本实用新型涉及铸铁镶铜方闸门技术领域，尤其涉及一种铸铁镶铜方闸门。
背景技术：
水流的疏通、阻截、水位控制工作一直是人们所关注的问题之一，且对水流进行疏通、阻截及水位控制工作需要通过铸铁镶铜方闸门来辅助，铸铁镶铜方闸门具备许多的优点，例如：硬度强、密封性高、灵活性强等。
现有的铸铁镶铜方闸门在使用过程中，轴导架的磨损程度大，不易更换，导致传动螺杆的直线度不稳定，影响该铸铁镶铜方闸门对水流操控的性能，并且不能通过密封座对门体进行密封、导向处理，使得该铸铁镶铜方闸门的工作效率低下。
技术实现要素：
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种铸铁镶铜方闸门。
为了实现上述目的，本实用新型采用了如下技术方案：
一种铸铁镶铜方闸门，包括基体，所述基体的顶端内侧安装有第一预埋钢板，且第一预埋钢板的顶部连接有手电两用启闭机，所述手电两用启闭机的内部下方贯穿有传动螺杆，且传动螺杆的中部外侧设置有轴导架，所述轴导架的外壁连接有第二预埋钢板，且第二预埋钢板与基体之间为浇筑连接，所述传动螺杆的底部设置有门体，且门体通过销轴与传动螺杆相连接，所述门体的一侧设置有门框，且门框的外壁连接有密封座，所述门框的另一侧设置有第三预埋钢板，且第三预埋钢板与基体之间为浇筑连接，所述门框的顶端连接有导轨，且导轨通过浇筑层与第三预埋钢板相连接，所述第三预埋钢板的正面内侧开设有预留孔，所述轴导架的内部开设有螺纹孔，且螺纹孔的内侧旋接有轴导环。
作为上述技术方案的进一步描述：
所述轴导架与第二预埋钢板之间的连接方式为焊接，且轴导架通过螺纹孔与轴导环构成为可拆卸结构。
作为上述技术方案的进一步描述：
所述传动螺杆通过手电两用启闭机与基体构成升降结构，且传动螺杆通过销轴与门体构成活动结构。
作为上述技术方案的进一步描述：
所述第三预埋钢板的高度大于门框的高度，且门框与第三预埋钢板之间的连接方式为焊接。
作为上述技术方案的进一步描述：
所述门体的截面面积与门框的截面开口面积相等，且门体与导轨之间为滑动连接。
作为上述技术方案的进一步描述：
所述预留孔等距开设于第三预埋钢板的正面，且第三预埋钢板的外侧呈u形状结构。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过螺纹孔与轴导架构成为可拆卸结构的轴导环的作用，能够便于工作人员对其进行更换操作，使得轴导环对传动螺杆的限定、导向性能提升，避免出现内壁呈高度磨损的轴导环影响传动螺杆的直线度，进一步降低该铸铁镶铜方闸门对水流操控的性能，并且在密封座的作用下，便于对门体在上下运动时进行密封、导向工作，则有效提升该铸铁镶铜方闸门的工作效率。
2、本实用新型中，通过手电两用启闭机与基体构成升降结构的传动螺杆的作用，启动手电两用启闭机时，使得传动螺杆带动门体活动，则便于门体完成开启和关闭工作，达到疏通和阻截流水，控制水位的作用，并且在高度大于门框的高度的第三预埋钢板的作用下，使得第三预埋钢板能够配合浇筑层对导轨进行承载操作，避免导轨的一侧呈镂空状，影响其对门体活动时的受力状态，降低装置的工作性能。
3、本实用新型中，在外侧呈u形状结构的第三预埋钢板的作用下，能够作为门框与基体之间连接的载体，便于增强其两者的连接性能，且通过第三预埋钢板内侧的边缘与门框边缘的贴合作用，使得其内侧能够通过水流，不易出现对水流造成阻挡的现象。
附图说明

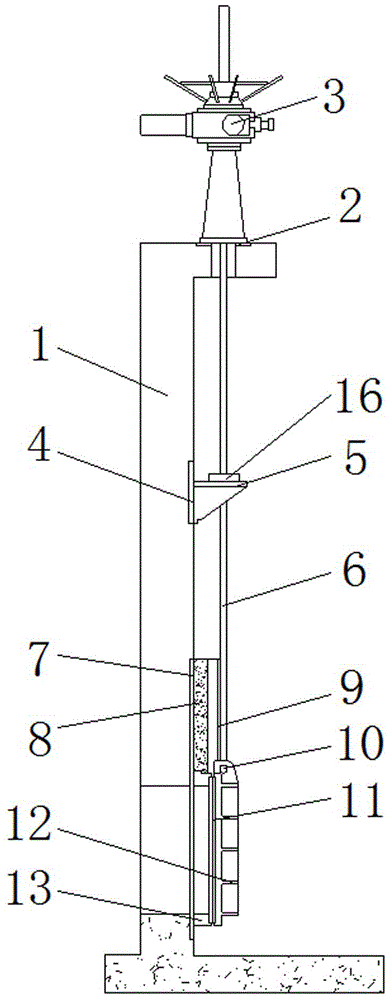

图1为本实用新型中结构示意图；
图2为本实用新型中正面结构示意图；
图3为本实用新型中轴导架俯视结构示意图。
图例说明：
1、基体；2、第一预埋钢板；3、手电两用启闭机；4、第二预埋钢板；5、轴导架；6、传动螺杆；7、第三预埋钢板；8、浇筑层；9、导轨；10、销轴；11、密封座；12、门体；13、门框；14、预留孔；15、螺纹孔；16、轴导环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-3，一种铸铁镶铜方闸门，包括基体1、第一预埋钢板2、手电两用启闭机3、第二预埋钢板4、轴导架5、传动螺杆6、第三预埋钢板7、浇筑层8、导轨9、销轴10、密封座11、门体12、门框13、预留孔14、螺纹孔15和轴导环16，基体1的顶端内侧安装有第一预埋钢板2，且第一预埋钢板2的顶部连接有手电两用启闭机3，手电两用启闭机3的内部下方贯穿有传动螺杆6，且传动螺杆6的中部外侧设置有轴导架5，轴导架5的外壁连接有第二预埋钢板4，且第二预埋钢板4与基体1之间为浇筑连接，传动螺杆6的底部设置有门体12，且门体12通过销轴10与传动螺杆6相连接，门体12的一侧设置有门框13，且门框13的外壁连接有密封座11，门框13的另一侧设置有第三预埋钢板7，且第三预埋钢板7与基体1之间为浇筑连接，门框13的顶端连接有导轨9，且导轨9通过浇筑层8与第三预埋钢板7相连接，第三预埋钢板7的正面内侧开设有预留孔14，轴导架5的内部开设有螺纹孔15，且螺纹孔15的内侧旋接有轴导环16。
进一步的，轴导架5与第二预埋钢板4之间的连接方式为焊接，且轴导架5通过螺纹孔15与轴导环16构成为可拆卸结构，便于工作人员对高度磨损的轴导环16进行更换操作，使得更换后的轴导环16对传动螺杆6的限定、导向性能提升。
进一步的，传动螺杆6通过手电两用启闭机3与基体1构成升降结构，且传动螺杆6通过销轴10与门体12构成活动结构，启动手电两用启闭机3时，使得传动螺杆6带动门体12活动，则便于门体12完成开启和关闭工作，达到疏通和阻截流水，控制水位的作用。
进一步的，第三预埋钢板7的高度大于门框13的高度，且门框13与第三预埋钢板7之间的连接方式为焊接，在第三预埋钢板7的作用下，使得第三预埋钢板7能够配合浇筑层8对导轨9进行承载操作，避免导轨9的一侧呈镂空状，影响其对门体12活动时的受力状态。
进一步的，门体12的截面面积与门框13的截面开口面积相等，且门体12与导轨9之间为滑动连接，通过门体12与门框13的相互配合作用，使得门体12对水流的阻截效果增强，并且在门体12处于开启状态时，能够更好的对水流进行疏通工作。
进一步的，预留孔14等距开设于第三预埋钢板7的正面，且第三预埋钢板7的外侧呈u形状结构，在第三预埋钢板7的作用下，能够作为门框13与基体1之间连接的载体，便于增强其两者的连接性能。
工作原理：使用时，首先通过工作人员启动手电两用启闭机3，在其内侧的齿轮传动作用下，带动传动螺杆6活动，使得传动螺杆6带动通过销轴10与其相连接的门体12运动，则便于门体12的凸出部沿着导轨9完成开启和关闭工作，达到疏通和阻截流水，控制水位的作用，同时，在传动螺杆6进行活动的过程中，通过轴导架5及轴导环16的共同作用，便于对传动螺杆6进行导向操作，有效保证传动螺杆6活动时的垂直直线度，当轴导环16出现高度磨损现象时，则通过工作人员对其进行旋钮处理，能够便于更换损坏的轴导环16，避免降低该铸铁镶铜方闸门对水流操控的性能。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
技术特征：
1.一种铸铁镶铜方闸门，包括基体（1），其特征在于，所述基体（1）的顶端内侧安装有第一预埋钢板（2），且第一预埋钢板（2）的顶部连接有手电两用启闭机（3），所述手电两用启闭机（3）的内部下方贯穿有传动螺杆（6），且传动螺杆（6）的中部外侧设置有轴导架（5），所述轴导架（5）的外壁连接有第二预埋钢板（4），且第二预埋钢板（4）与基体（1）之间为浇筑连接，所述传动螺杆（6）的底部设置有门体（12），且门体（12）通过销轴（10）与传动螺杆（6）相连接，所述门体（12）的一侧设置有门框（13），且门框（13）的外壁连接有密封座（11），所述门框（13）的另一侧设置有第三预埋钢板（7），且第三预埋钢板（7）与基体（1）之间为浇筑连接，所述门框（13）的顶端连接有导轨（9），且导轨（9）通过浇筑层（8）与第三预埋钢板（7）相连接，所述第三预埋钢板（7）的正面内侧开设有预留孔（14），所述轴导架（5）的内部开设有螺纹孔（15），且螺纹孔（15）的内侧旋接有轴导环（16）。
2.根据权利要求1所述的一种铸铁镶铜方闸门，其特征在于，所述轴导架（5）与第二预埋钢板（4）之间的连接方式为焊接，且轴导架（5）通过螺纹孔（15）与轴导环（16）构成为可拆卸结构。
3.根据权利要求1所述的一种铸铁镶铜方闸门，其特征在于，所述传动螺杆（6）通过手电两用启闭机（3）与基体（1）构成升降结构，且传动螺杆（6）通过销轴（10）与门体（12）构成活动结构。
4.根据权利要求1所述的一种铸铁镶铜方闸门，其特征在于，所述第三预埋钢板（7）的高度大于门框（13）的高度，且门框（13）与第三预埋钢板（7）之间的连接方式为焊接。
5.根据权利要求1所述的一种铸铁镶铜方闸门，其特征在于，所述门体（12）的截面面积与门框（13）的截面开口面积相等，且门体（12）与导轨（9）之间为滑动连接。
6.根据权利要求1所述的一种铸铁镶铜方闸门，其特征在于，所述预留孔（14）等距开设于第三预埋钢板（7）的正面，且第三预埋钢板（7）的外侧呈u形状结构。
技术总结
本实用新型公开了一种铸铁镶铜方闸门，涉及铸铁镶铜方闸门技术领域，为解决现有的铸铁镶铜方闸门在使用过程中，轴导架的磨损程度大，不易更换，导致传动螺杆的直线度不稳定，影响该铸铁镶铜方闸门对水流操控的性能，并且不能通过密封座对门体进行密封、导向处理，使得该铸铁镶铜方闸门的工作效率低下的问题。包括基体，所述基体的顶端内侧安装有第一预埋钢板，且第一预埋钢板的顶部连接有手电两用启闭机，所述手电两用启闭机的内部下方贯穿有传动螺杆，且传动螺杆的中部外侧设置有轴导架，所述轴导架的外壁连接有第二预埋钢板，且第二预埋钢板与基体之间为浇筑连接，所述传动螺杆的底部设置有门体，且门体通过销轴与传动螺杆相连接。
