铸铁镶铜圆闸门、ZMF方形闸门、ZMY圆形闸门、ZML圆闸门、SFZ方形闸门、SYZ圆形闸门、FSYZ法兰圆闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 ，导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经过精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便, 与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。主要用于给排水、防汛、灌溉、引水水利、水电工程中，用来截止、疏通水流或起调节水位的作用。

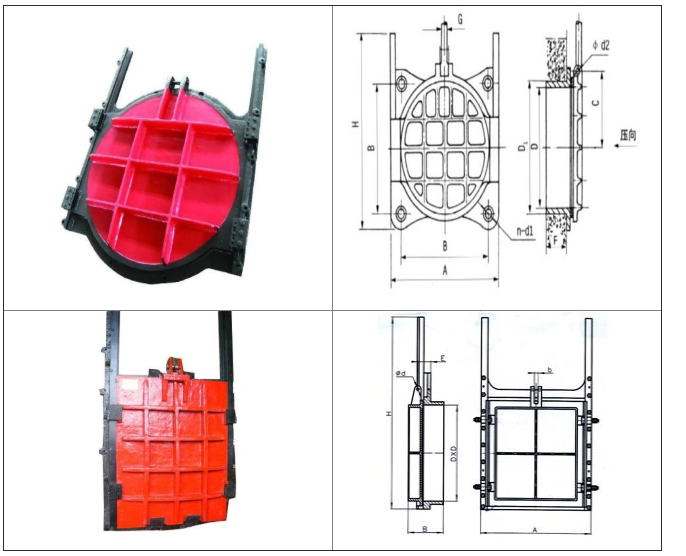

铸铁镶铜闸门结构图：
铸铁镶铜闸门形式及结构：
包括门体、门框及导轨、密封面、吊耳、楔块、楔座、紧固件；传动丝杆组合（丝杆长度超过4m时配有轴导架）；
铸铁镶铜闸门性能：
1．闸门的设计、制造、检验、和验收等都符合CJ/T3006-92《供水排水用铸铁闸门》标准。启闭机按JB/T9019.1～9019.2《螺杆式启闭机》标准。
2．闸门结构形式为明杆式铸铁镶铜闸门、闸门的主要铸件（闸板、闸框和导轨）进行时效处理，铸铁没有裂缝，疏松、气孔、缩松、浇注不足等缺陷。
3．闸门主要有门框、闸板、带有锡青铜的金属密闭面及可调楔型压块等组成，闸门具有结构坚固、耐磨耐蚀性强、安装使用方便的特点。当阀门长期使用密封面磨损时，则可调整楔块位置，便能恢复原密封性能。
4．闸门适用于墙式安装的结构形式，闸门关闭时可对污水进行截流，以方便后续设备的检修与保养。
5．启闭机（含手轮机构及机座）置于操作平台上，操作手轮的高度适合于人工操作，并通过螺杆（或接杆）与闸门连接，必要时设置螺杆导向支承，以使在极限关闭力下，压杆稳定符合规范要求。
6．除非有特殊规定，闸门承受的正向水压为0.1Mpa、反向水压为0.02Mpa。在极限工作压力条件下，闸门密封面的渗漏量≯1.25L/m.min（密封长度）。
